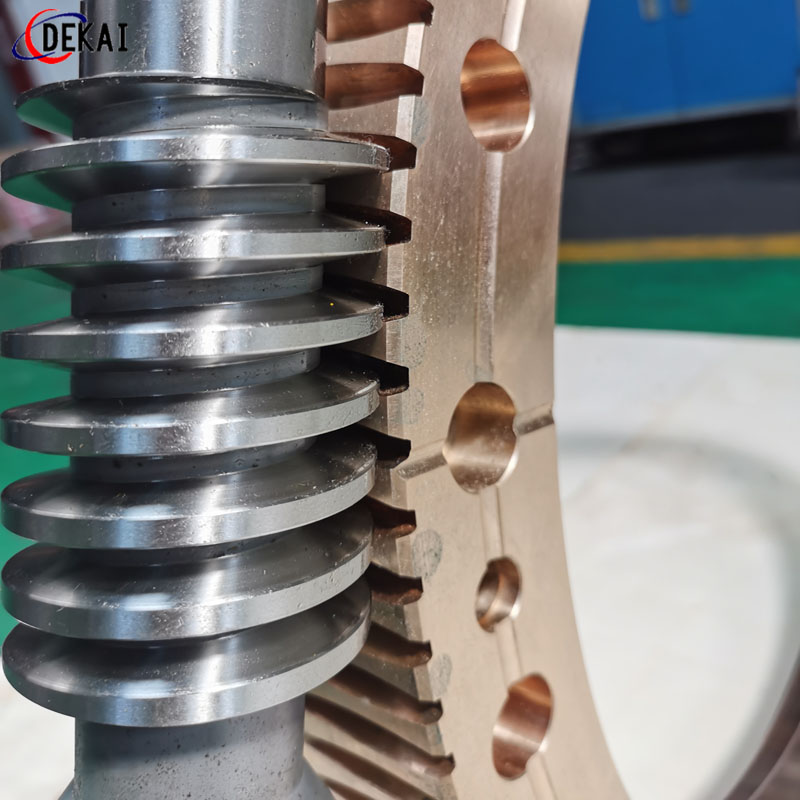

精密无间隙蜗轮副第四轴数控转台双导程蜗杆副承载能力强
精密无间隙蜗轮副与普通蜗轮副的区别是变导程蜗杆齿的左、右两侧面具有不同的导程,而同一侧的导程则是相等的。以为该蜗杆的齿厚从蜗杆的一端向另一端均匀的逐渐增厚或减薄,所以变导程蜗杆又称变齿厚蜗杆。故可用轴向移动蜗杆的方法来消除或调整蜗轮副的啮合间隙。
无间隙双导程蜗杆蜗轮:通常,调整蜗杆蜗轮侧隙的方法是改变其组装距离,组装后若想改变组装距离,需要对齿轮箱等做大幅度的修正作业。但是,如果使用双导程蜗杆蜗轮的话,可以不改变齿轮箱的组装距离即可调整侧隙,所以可使组装及维修变得非常方便。因为双导程蜗杆蜗轮是特殊的产品,采用时先阅读德凯使用说明书。
侧隙调整的构造及调整方法:蜗杆的左齿面与右齿面导程不同。由于导程差,轮齿的形状为厚度连续变化齿形。蜗轮的轮齿也与蜗杆一样,加工有左右不同的齿面,但因为蜗轮是圆柱齿轮,所以所有轮齿的齿距相等。
