釜式反应器的搅拌装置组成

来源:      2018-7-22 9:21:15      点击:

  搅拌设备主要由搅拌装置、搅拌罐和轴与轴封3大部分组成。搅拌装置包括传动装置、搅拌器以及搅拌轴。而搅拌罐则包括罐体以及附件。搅拌器分类:按流体流动形态分为:轴向流搅拌器、径向流搅拌器、混合流搅拌器。按结构分为:平叶、折叶、螺旋面叶。按搅拌用途分为:1低粘流体用搅拌器(推进式、长薄叶螺旋桨、桨式、开启涡轮式、圆盘涡轮式、布鲁马金式、板框桨式、三叶后弯式等)。2高粘流体用搅拌器(锚式、框式、锯齿圆盘式、螺旋桨式、螺带式、螺旋-螺带式等)。桨式、推进式、涡轮式和锚式搅拌器在搅拌反应设备中应用最为广泛,据统计约占搅拌器总数的75%~80%。

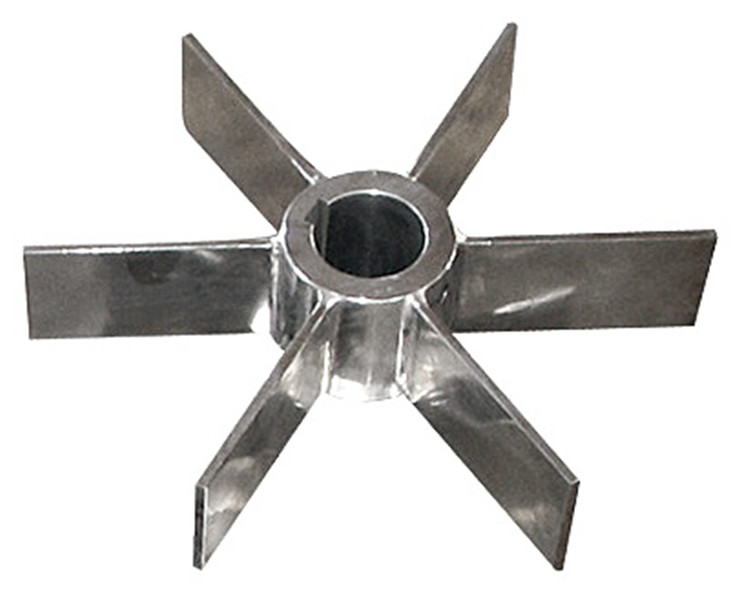

  几种常用的搅拌器:1.桨式搅拌器,结构最简单,叶片用扁钢制成,焊接或用螺栓固定在轮毂上,叶片数是2、3、或4片,叶片形式可分为平直叶式和折叶式两种。2.推进式搅拌器,推进式搅拌器又称船用推进器常用于低粘流体中。结构:标准推进式搅拌器有三瓣叶片,其螺距与桨直径d相等。它直径较小,d/D=1/4~1/3,叶端速度一般为7~10m/s,最高达15m/s。3.涡轮式搅拌器又称透平式叶轮,是应用较广的一种搅拌器,能有效地完成几乎所有的搅拌操作,并能处理黏度范围很广的流体。
