山东德凯搅拌器之传动装置解析

来源:      2018-7-16 9:13:31      点击:

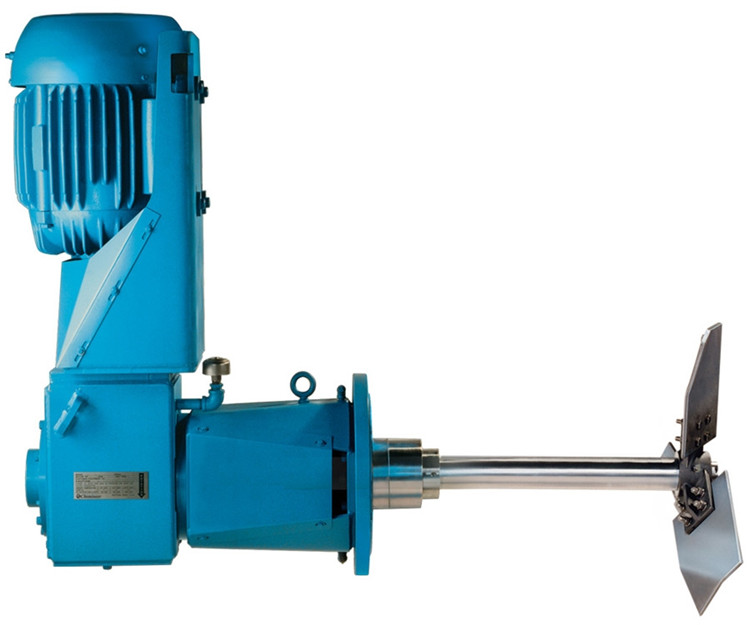

  通常利用电动机和变速箱的直联机组、屏蔽式电动机和普通电动机做为搅拌罐的动力。电动机变速箱直联机组(电动机变速器)根据不同的设计,可以把电动机变速箱直联机组的轴和搅拌器的轴可以进行刚性联接,活动联接或者通过三角皮带传动以及采用电动机无极变速器。而小尺寸传动只有把电动机变速箱轴和搅拌器轴进行刚性联接一种结构。在电动机变速箱与搅拌器进行刚性联接的传动结构中,把电动机变速箱输出轴的下支撑做为搅拌轴的一个支撑。根据机构特性的不同,传动轴的第二个支撑有三种结构:第一种结构是以装在传动支架上的滚动轴承作为传动轴的第二个支承;第二种结构是以装在搅拌罐壳体底部的滑动轴承作为传动轴的第二个支承;第三种结构的第二个支撑装在TIII型机械密封中。在所有的这些结构中,传动轴的第二个支撑(下支撑)用来承受径向载荷。利用电动机变速箱的径向止推轴承承受轴向载荷。
