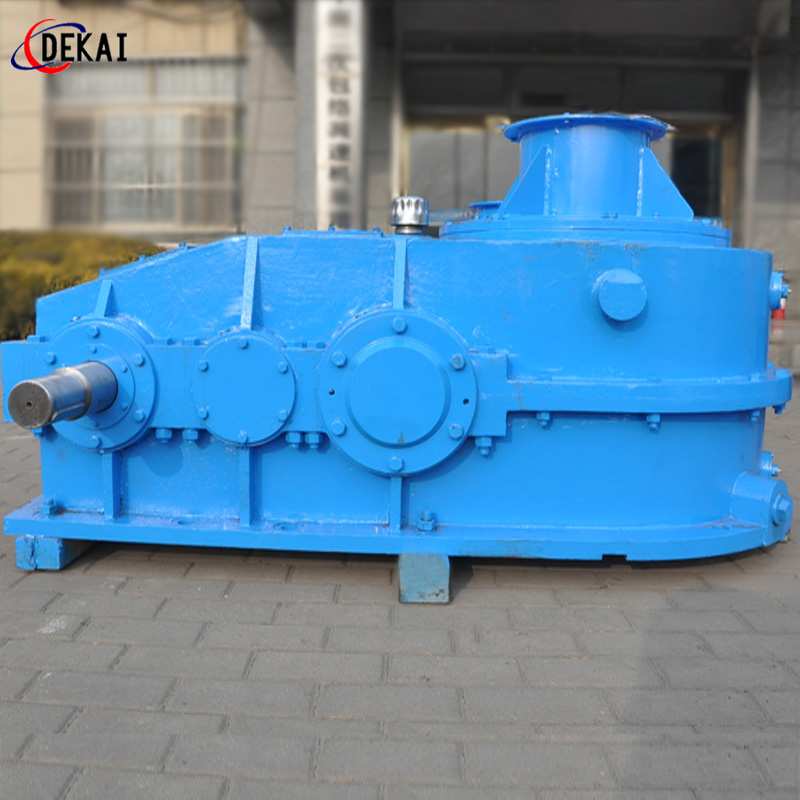

传动侧有色金属压下减速机-德州市德凯减速传动机械有限公司

更新：2018-4-26 15:29:02 点击：

产品介绍

TP/PW系列平面二次包络换面蜗杆减速器（TPG TPU PWU TPS PWS TPA PWO TPU)

平面二次包络环面蜗杆传动是一种新型蜗杆传动装置。平面二次包络蜗杆副是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，然后再以蜗杆的齿面为母面，通过相对运动包络出蜗轮的齿面而形成的。用这种方法加工出的平面二次包络蜗杆副，具有一下特征：

蜗杆采用合金钢40Cr、42CrMo、38CrMoAl调质及离子氮化处理，齿面经硬化后处理，精确磨制而成，齿面硬度高，粗糙度低，齿形精度高，表面光滑。

蜗杆与蜗轮的啮合为多齿接触，齿面接触面积大，并且有瞬时双线接触，接触线总长度长，齿面接触区可达百分之七十以上。

因蜗杆为环面蜗杆，与蜗轮同时啮合齿数多。加工过程与成形原理吻合度高，传动精度高。啮合面的综合曲率半径大。接触线与相对速度方向夹角大，啮合中容易形成动压油膜及保持性号，减少齿面磨损。蜗轮采用锡青铜离心浇铸，耐磨损。综上，平面二次包络环面蜗杆副和普通蜗杆副相比，承载能力大，传动效率高，使用寿命长。
